相机标定

相机标定基本概念

OpenCV中的相机标定是计算机视觉中的一个重要任务，它用于确定相机的内部参数（如焦距、主点位置等）和外部参数（如相机相对于世界坐标系的旋转和平移）。 确定内部参数和外部参数

世界坐标系(world coordinate system)：⽤户定义的三维世界的坐标系，为了描述⽬标物在真实世 界⾥的位置⽽被引⼊，代表真实世界的坐标。单位为m，⽤来表示。

相机坐标系(camera coordinate system)：在相机上建⽴的坐标系，为了从相机的⻆度描述物体位 置⽽定义，作为沟通世界坐标系和图像/像素坐标系的中间⼀环。代表以相机光学中⼼为原点的坐标 系，⽤ Xc ● Yc, Zc 来表示， 与相机的光轴重合，单位为m。

图像坐标系(image coordinate system)：为了描述成像过程中物体从相机坐标系到图像坐标系的投 影透射关系⽽引⼊，⽅便进⼀步得到像素坐标系下的坐标。 单位为m。

像素坐标系(pixel coordinate system)：为描述像素点在矩阵中的位置⽽引⼊，以像素矩阵的左上 ⽅端点作为源点建⽴的坐标系，单位为pixel。 //归一化平面

陀螺仪参考坐标系 在相机坐标系中有提到，当相机发生旋转运动时，相机坐标系也会随之一起运动。因此，当相机在发生旋转运动时，想要知道物体和相机的相对位置关系变化将会变得更困难。 对此，我们想要找到一个坐标系，在相机旋转时保持不变，这就是陀螺仪参考坐标系。陀螺仪参考系通过固定在相机上的陀螺仪，实时结算相机的位姿，进而得到一个不随相机旋转的坐标系。 重点:不随相机旋转，但随相机位移

从三维坐标（世界坐标系）到二维坐标（图像坐标系）又可以分为三个步骤： （1）从世界坐标转换到相机坐标；具体过程略 （2）从相机坐标转换到图像坐标；具体过程略 （3）从图像坐标转换到像素坐标。具体过程略

四大坐标系之间的关系: 世界坐标系 – [平移] –> 陀螺仪坐标系 – [旋转] –> 相机坐标系 – [投影] –> 像素坐标系

摄影摄像机:

是与现实生活中摄像机硬件设备对应的最普遍的相机模型,可以用摄影几何的工具研究相机模型的构造

摄像机矩阵

几何模型的参数包含内参数和外参数

内参数:

是摄像机固有参数，从出厂时刻就伴随而来。如果不发生硬件系统的改变，内参数标定获得之后，可以长期使用

包括：主距，主点，畸变参数

外参数:

是 反映摄像机在物理世界坐标系中的位置和姿态参数，是一个和观测任务和观测场景相关的参数

失真畸形

光线穿过透镜会在感光器件平面上产生非线性失真,将其称为图像的失真畸形 焦距越短,失真越明显 畸变参数：无畸变图像，正径向畸变-桶形，负径向畸变-枕形，切向畸变 径向 半径方向

透视成像

镜头畸变的解析方程

径向畸变参数

切向畸变参数

张正友标定法

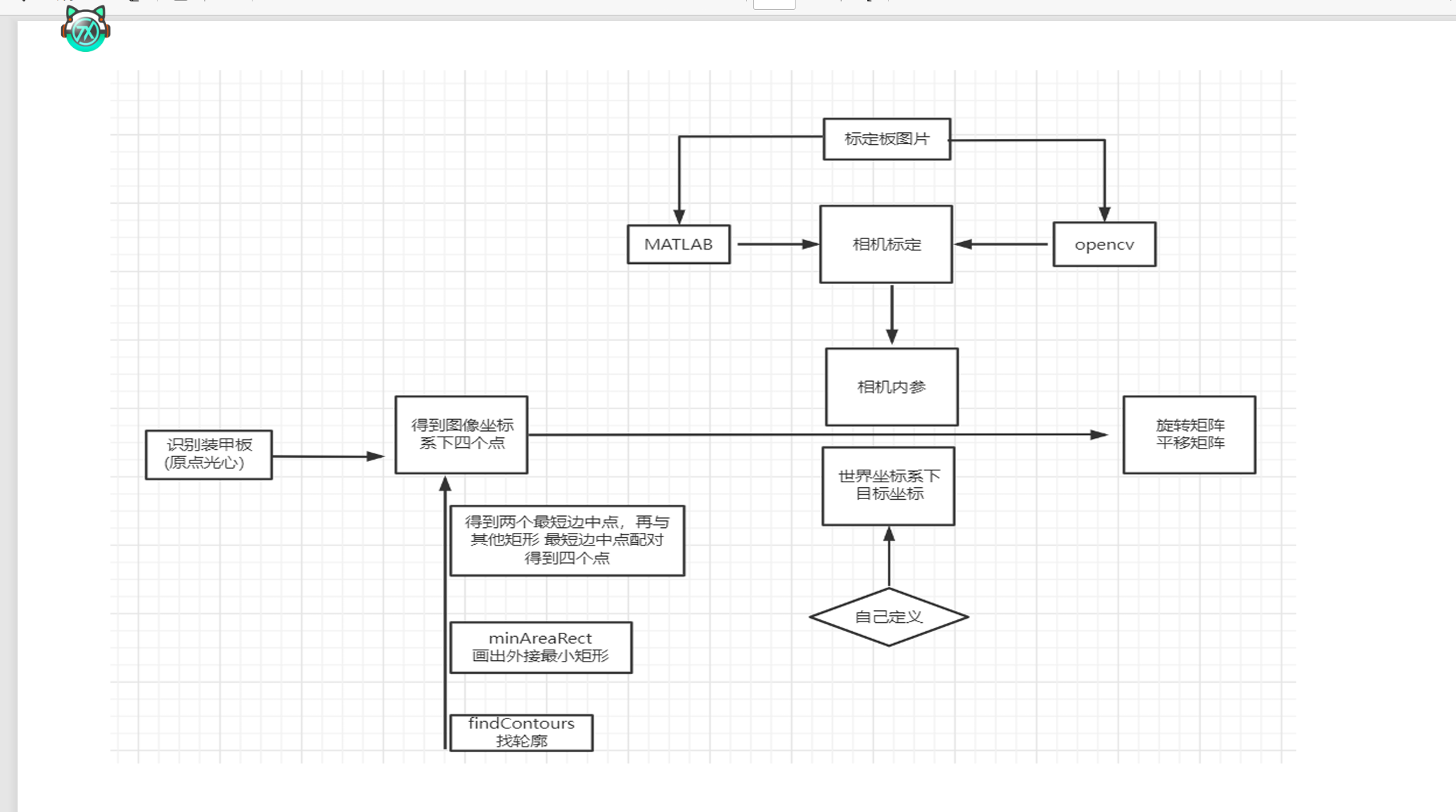

装甲板识别


labelme安装

Labelme安装及使用教程 Labelme是一款开源的图像标注工具，主要用于神经网络构建前的数据集准备工作。以下是基于Anaconda的安装及使用教程。 安装步骤 创建Anaconda虚拟环境 首先，打开Anaconda Prompt，输入以下命令创建一个名为labelme的虚拟环境，并指定Python版本为3.6： conda create -n labelme python=3.6 创建完成后，激活该环境： conda activate labelme 此时，运行环境已切换到labelme。 安装依赖环境 安装labelme所需的依赖库，可以使用pip或conda命令： conda install pyqt conda install pillow 如果遇到问题，可以尝试使用另一种命令。 安装Labelme 安装Labelme，可以使用以下命令： conda install labelme=3.16.2 如果conda命令失败，可以使用pip命令： pip install labelme==3.16.2 注意：一定要指定版本号3.16.2，否则在后续json到dataset的转换过程中可能会出现异常(1)(2)。 使用教程 启动Labelme 在激活的labelme环境中，输入以下命令启动Labelme： labelme 此时会弹出Labelme的操作界面。 标注图片 点击“Open Dir”按钮，选择待标注图片所在的文件夹。然后可以通过右键选择标注工具，如矩形、圆形、点和线等。标注完成后，点击“Save”按钮保存标注结果，生成的json文件建议与原图保存在同一目录下(1)(3)。 Json转Dataset 将标注好的json文件转化为数据集，首先找到labelme的json_to_dataset.py文件，路径如下： D:\Anaconda\envs\labelme\Lib\site-packages\labelme\cli 打开该文件，进行如下修改：

import argparse import json import os import os.path as osp import warnings import PIL.Image import yaml from labelme import utils import base64

def main(): warnings.warn(“This script is aimed to demonstrate how to convert the JSON file to a single image dataset, and not to handle multiple JSON files to generate a real-use dataset.”) parser = argparse.ArgumentParser() parser.add_argument(‘json_file’) parser.add_argument(’-o’, ‘–out’, default=None) args = parser.parse_args()

json_file = args.json_file if args.out is None: out_dir = osp.basename(json_file).replace(’.’, ‘_’) out_dir = osp.join(osp.dirname(json_file), out_dir) else: out_dir = args.out if not osp.exists(out_dir): os.mkdir(out_dir)

count = os.listdir(json_file) for i in range(0, len(count)): path = os.path.join(json_file, count[i]) if os.path.isfile(path): data = json.load(open(path)) if data[‘imageData’]: imageData = data[‘imageData’] else: imagePath = os.path.join(os.path.dirname(path), data[‘imagePath’]) with open(imagePath, ‘rb’) as f: imageData = f.read() imageData = base64.b64encode(imageData).decode(‘utf-8’) img = utils.img_b64_to_arr(imageData) label_name_to_value = {’background’: 0} for shape in data[‘shapes’]: label_name = shape[’label’] if label_name in label_name_to_value: label_value = label_name_to_value[label_name] else: label_value = len(label_name_to_value) label_name_to_value[label_name] = label_value

label_values, label_names = [], [] for ln, lv in sorted(label_name_to_value.items(), key=lambda x: x[1]): label_values.append(lv) label_names.append(ln) assert label_values == list(range(len(label_values)))

lbl = utils.shapes_to_label(img.shape, data[‘shapes’], label_name_to_value) captions = [’{}: {}’.format(lv, ln) for ln, lv in label_name_to_value.items()] lbl_viz = utils.draw_label(lbl, img, captions)

out_dir = osp.basename(count[i]).replace(’.’, ‘_’) out_dir = osp.join(osp.dirname(count[i]), out_dir) if not osp.exists(out_dir): os.mkdir(out_dir)

PIL.Image.fromarray(img).save(osp.join(out_dir, ‘img.png’)) utils.lblsave(osp.join(out_dir, ’label.png’), lbl) PIL.Image.fromarray(lbl_viz).save(osp.join(out_dir, ’label_viz.png’))

with open(osp.join(out_dir, ’label_names.txt’), ‘w’) as f: for lbl_name in label_names: f.write(lbl_name + ‘\n’)

warnings.warn(‘info.yaml is being replaced by label_names.txt’) info = dict(label_names=label_names) with open(osp.join(out_dir, ‘info.yaml’), ‘w’) as f: yaml.safe_dump(info, f, default_flow_style=False) print(‘Saved to: %s’ % out_dir)

if name == ‘main’: main() 将json文件放在一个目录下，然后在命令行中执行以下命令进行批量处理： labelme_json_to_dataset.exe D:\Spyder\label_dataset 执行成功后，会在指定目录下生成相应的数据集(1)(2)。

相机标定实操

启动MVS，左侧连接相机,右侧调整参数

使用matlab做相机标定 https://blog.csdn.net/weixin_45718019/article/details/105823053

相机标定——标定图像规范 https://blog.csdn.net/j_shui/article/details/77262947
